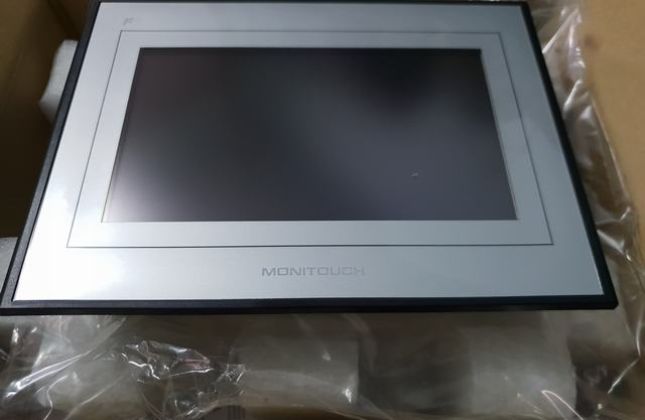

Màn hình cảm ứng TS1070
Giao hàng toàn quốc
Giao hàng bởi Viettel Post
Giao hàng nhanh trong nội thành HCM
Bảo hành chu đáo - Hãng sản xuất: Hakko - Monitouch
- Kích thước 7", 64K màu
- Truyền thông: RS232, RS485/422
- Port lập trình: USB (Type mini B)
Specifications of TS1070/TS1071 Series
| Model | TS1070i | TS1070 | TS1071i | ||
|---|---|---|---|---|---|
| Display | Display size | 7” Wide | |||
| Resolution | 800 × 480 dots | ||||
| Display device | TFT color LCD | ||||
| Colors | 65,536 colors | ||||
| Backlight | LED | ||||
| Luminance | 450 cd/m² | ||||
| Touch switch | Analog resistance film | ||||
| Memory | FROM | 10.5 MB | |||
| SRAM | 128 KB | ||||
| External interface | Serial | COM1 | RS-422/485, Asynchronous, Data length: 7,8 bits, Parity: even/odd/none, Stop bit: 1,2 bits Baud rate: 4800/9600/19200/38400/57600/76800/115200/187500 * 1bps |
||
| COM2 & COM3 | RS-232C, Asynchronous, Data length: 7,8 bits, Parity: even/odd/none, Stop bit: 1,2 bits Baud rate: 4800/9600/19200/38400/57600/76800/115200 bps |
||||
| RS-422/485(two-wire system), Asynchronous, Data length: 7,8 bits, Parity: even/odd/none, Stop bit: 1,2 bits Baud rate: 4800/9600/19200/38400/57600/76800/115200 bps |
|||||
| Ethernet | 100BASE-TX/10BASE-T | - | 100BASE-TX/10BASE-T | ||
| USB (Type A) | 1 port (Ver. 2.0,Ver.1.1) | ||||
| USB (Type mini B) | 1 port (Ver. 2.0,Ver.1.1) | ||||
| Clock | Battery | Coin-type lithium primary battery | |||
| Calendar accuracy | Gap±5 sec. per month (Ambient temperature 25 °C) | ||||
| Power supply | Permissible range of voltage | DC 24 V ± 10 % | |||
| Demand (maximum rating) |
16 W or less | ||||
| Physical environment | Ambient operating temperature | 0~50 °C * 2 | |||
| Ambient storage temperature | -10~60 °C * 2 | ||||
| Relative humidity | 85 % RH or less(without dew condensation, Max. wet bulb temperature: 39 °C or less) | ||||
| Operation altitude | 2,000 meters or less | ||||
| Operation atmosphere | Not exposed to corrosive gas or excessive dust (free of conductive dust) | ||||
| Contamination level | Level 2 | ||||
| Installation conditions | Dimensions W × H × D |
215.0 × 155.0 × 42.0 mm | |||
| Panel cutout W × H |
189.0 × 134.0 mm (+0.5/-0) | ||||
| Protect structure | Front panel: Compatible with IP65 (when waterproof gasket * 3is used.), Rear cabinet: Compatible with IP20 Form: Single unit, Installation method: Panel mounting |
||||
| Case color | Black | ||||
| Compatibility | CE, KC | CE, KC, UL, cUL | |||
- *1 Available only when connected with SIEMENS MPI.
- *2 Keep wet bulb temperature under 39°C to avoid an accident.
- *3 Option
Download data of TS1070/TS1071
| Item | Description | Language | Updated date | File size | |
|---|---|---|---|---|---|
| Hardware Specifications | TECHNOSHOT hardware specifications | English | 2013/6/7 | 4,122KB | Download |
| Connection Manual | Contains instructions about the wiring and setting of communication signals between TECHNOSHOT units and controllers. | English | 2013/5/14 | 26,959KB | Download |
| Training Manual | Contains instructions for beginners on how to create a TS panel screen. | English | 2013/4/1 | 9,868KB | Download |
| Catalog | TECHNOSHOT product catalog | English | 2014/9/25 | 7,443KB | Download |
Hàng có sẵn
Bảo hành: 12 tháng
Phần mềm lập trình: Hỗ trợ miễn phí
Hình thức thanh toán: 100% ngay khi giao hàng hoặc COD by Viettel Post
*** Thông tin về màn hình cảm ứng TS1070 hoặc các loại sản phẩm khác có tại www.azplc.com
**** Cung cấp tấm cảm ứng, LCD cho màn hình TS1070
***** Nhận sửa chữa, thay thế tấm cảm ứng và LCD cho màn hình TS1070 bị lệch/ bị hư/ bị bể vỡ tấm cảm ứng, LCD bị mờ/ LCD bị sọc/ LCD nhìn không rõ/ LCD không lên hình/ LCD chớp tắt/ LCD bị bể vỡ, ...

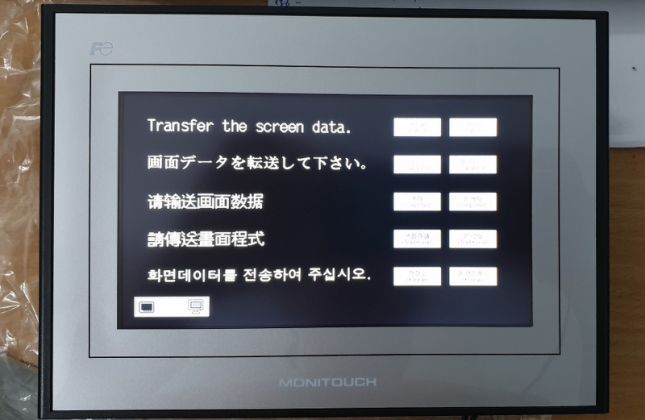

****** Nhận hỗ trợ upload chương trình từ màn hình TS1070 cũ có password và download qua màn hình mới khi khách hàng có nhu cầu.
